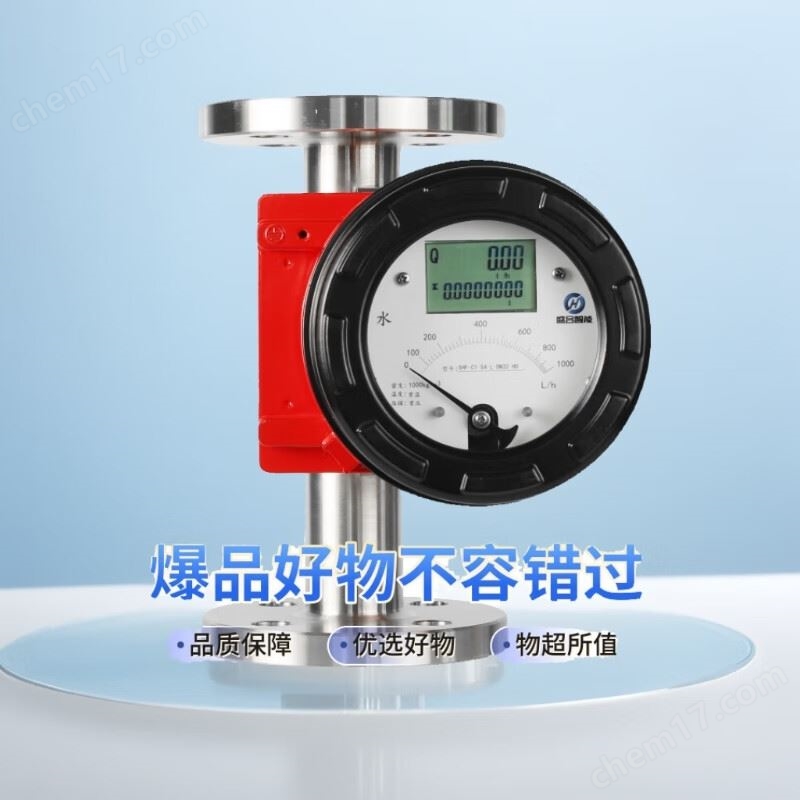

SHF流量计，是按照JB/T6844-2015行业标 准生产制造的。 它利用流体的动力作用，使浮子在垂直安装的测量管中 顺流向上移动，浮子的位移量与流量的大小成比例。通过磁 传递系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。

测量范围

下量程

1～10L/h水，0～0.7m3/h Air at ATP

上量程

20～200m3/h水，400～4000m3/h Air at ATP

量程比

10：1

准确度等级

就地型

±1.5%，±2.0% ，±2.5%

远传型

±1.0%，±1.5%，±2.0% ，±2.5%

防护等级

IP65  IP67

公称压力

DN15-DN50       4.0Mpa

DN80-DN200      1.6Mpa

介质温度

就地型

-40℃～+300℃

远传型

-20℃～+80℃

环境温度

就地型

-40℃～120℃

远传型

-20℃～70℃

连接形式

法兰链接 标准HG/T20592-2009

卡套连接（卡套规格：25/38/45/51/63/76/104）

电缆接口

本安型：M20×1.5 隔爆型：1/2"NPT

防爆标志

ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型

主体材质

304S，316L，Ti，不锈钢衬PTFE，其它

安装形式

1

垂直安装形式，流体流动方向，自下向上

2

垂直安装形式，流体流动方向，自上向下

3

水平安装形式，流体流动方向，自左向右或自右向左

4

底侧安装形式，流体流动方向，底进侧出

5

侧侧安装形式，流体流动方向，侧进侧出

指示器

M0

现场就地瞬时流量指示

MK

现场就地瞬时流量指示，带上下限位警报

HI

远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆

HD

远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型

MB

3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出
