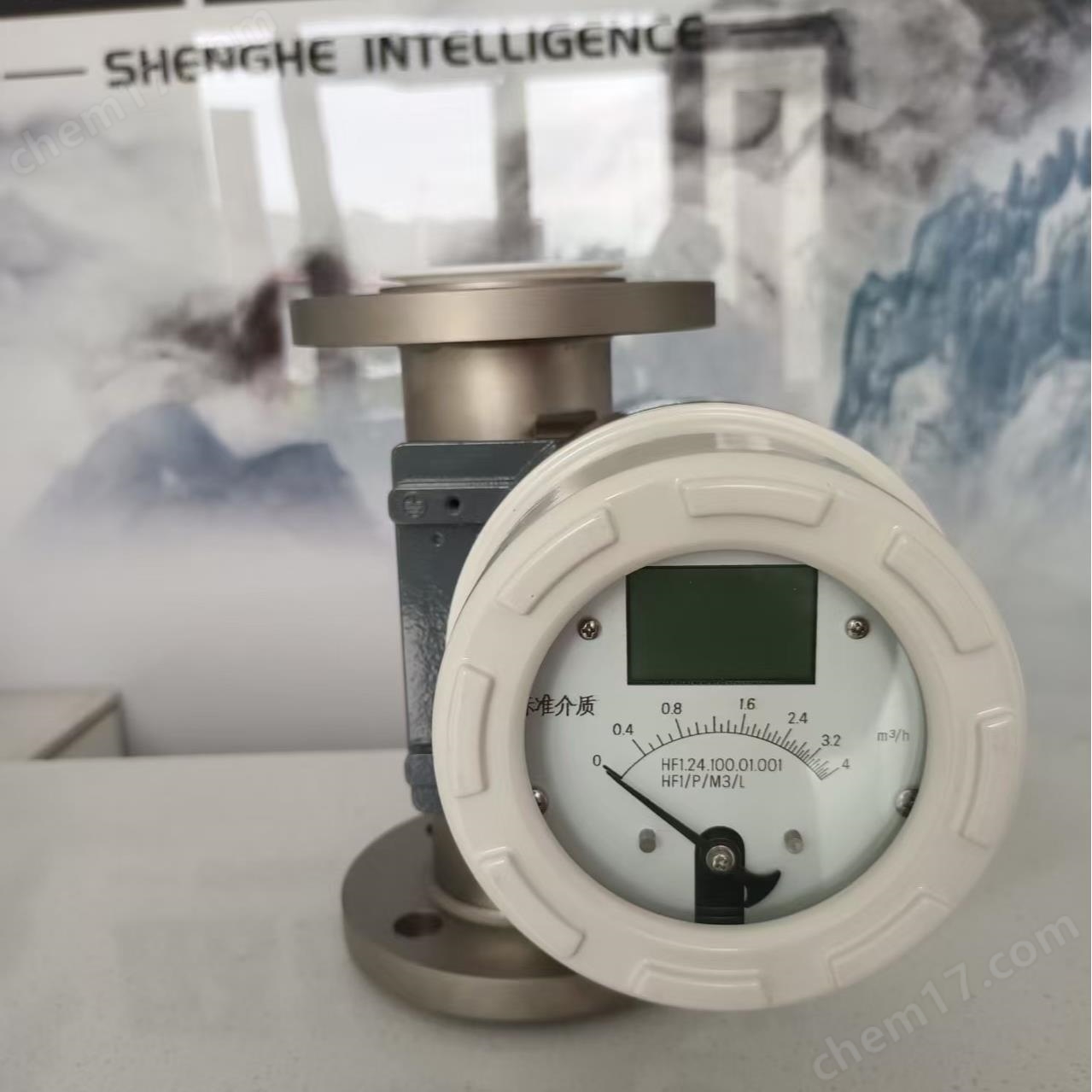

2026世界杯壁纸（内衬PTFE）是一种专为强腐蚀性介质设计的流量测量仪表，结合了金属外壳的高强度与 PTFE 内衬的超耐腐蚀特性。适用于化工与石化行业测量硫酸、盐酸、硝酸等强酸，以及氯气高腐蚀性气体。

      2026世界杯壁纸（内衬PTFE）是一种专为强腐蚀性介质设计的流量测量仪表，结合了金属外壳的高强度与 PTFE 内衬的超耐腐蚀特性。适用于化工与石化行业测量硫酸、盐酸、硝酸等强酸，以及氯气高腐蚀性气体。

    浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的 外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量W，向上的浮力F和流体的动 力P，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。

2026世界杯壁纸（内衬PTFE）主要技术参数
仪表型号：SHF
测量范围： 下量程 1～10L/h水，0～0.7m3/h Air at ATP
                     上量程 20～200m3/h水，400～4000m3/h Air at ATP
量程比：10：1
准确度等级： ±1.0%，±1.5%，±2.0% ，±2.5%
防护等级：IP65 IP67
公称压力：DN15-DN50 4.0Mpa
                DN80-DN200 1.6Mpa
介质温度：-20℃～+80℃
环境温度： -20℃～70℃
连接形式：法兰链接 标准HG/T20592-2009
电缆接口：本安型：M20×1.5 隔爆型：1/2"NPT
防爆标志：ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型
主体材质：不锈钢衬PTFE

安装形式：垂直安装形式，流体流动方向，自下向上
